Перетин дроту для акумулятора ДБЖ: як правильно розрахувати кабель

Неправильно підібраний кабель між акумулятором і ДБЖ або інвертором — це не дрібниця, а причина перегріву, просідання напруги, відключення захисту та прискореного зносу всієї системи. Для 12В, 24В і 48В схема розрахунку однакова за логікою, але наслідки помилки різні: що нижча напруга, то більший струм і товстіший потрібен провід.

Багато користувачів орієнтуються лише на «потужність інвертора» і забувають про довжину лінії, матеріал жили, тип наконечників і реальний режим навантаження. Саме тому з’являється питання, чому гріються дроти інвертора, хоча на корпусі все нібито підібрано правильно. Перетин дроту для акумулятора ДБЖ визначається не «на око», а через струм, довжину траси та допустиме падіння напруги.

У побуті це критично для резервного живлення котлів, роутерів, серверних, насосів, сигналізації, а також для невеликих офісів і торгових точок. Якщо потрібні силові дроти для ДБЖ купити або підібрати кабел для підключення акумулятора до інвертора, важливо розуміти, чому дешевий тонкий провід перетворюється на нагрівальний елемент, а не на надійний елемент системи.

Нижче — практичний розрахунок кабелю для акумулятора без зайвої теорії, але з конкретними правилами, які реально працюють у домашніх і комерційних інсталяціях.

Чому перетин кабелю визначає безпеку і стабільність роботи

Кабель між акумулятором і ДБЖ працює в режимі великих струмів при низькій напрузі. Наприклад, інвертор потужністю 1000 Вт на шині 12В може споживати понад 90 А з урахуванням втрат. Це вже не «побутове навантаження», а силова лінія, де кожен зайвий міліом дає помітний нагрів.

Основна проблема — падіння напруги. Якщо провід занадто тонкий, інвертор бачить нижчу напругу, ніж є на клемах акумулятора, і може відключатися раніше, ніж батарея реально розрядиться. Додатково зростають втрати енергії, клеми нагріваються, ізоляція старіє, а контактні місця втрачають пружність.

У реальних об’єктах це видно дуже просто: під навантаженням світло мерехтить, вентилятор інвертора постійно на максимумі, кабель теплий або гарячий біля наконечників. Якщо таке вже сталося, проблема часто не в акумуляторі, а саме в неправильному перерізі або слабкому обтиску.

Для силових ліній важливий не лише перетин, а й тип провідника. Мідь має менший опір і кращу провідність, ніж алюміній, тому для акумуляторних з’єднань практично завжди використовують мідні гнучкі кабелі. Для коротких і потужних підключень це стандарт де-факто.

Як розрахувати перетин дроту для 12V, 24V і 48V

Базова формула проста: струм = потужність / напруга. Далі додають запас на втрати інвертора, пускові струми та нагрів. Для побутових систем закладають запас 20–30%, а для довших трас — ще більше.

Орієнтир для підбору: чим менша напруга системи, тим більший струм і більший потрібен перетин дроту для 12V 24V 48V. Для однакової потужності лінія 48В завжди легша в монтажі, ніж 12В, бо струм утричі менший порівняно з 12-вольтовою системою.

Практичний приклад: інвертор 1500 Вт. На 12В це близько 125–140 А з урахуванням втрат. На 24В — приблизно 65–75 А. На 48В — близько 32–38 А. Саме тому для 12-вольтових систем потрібен значно товстіший кабель.

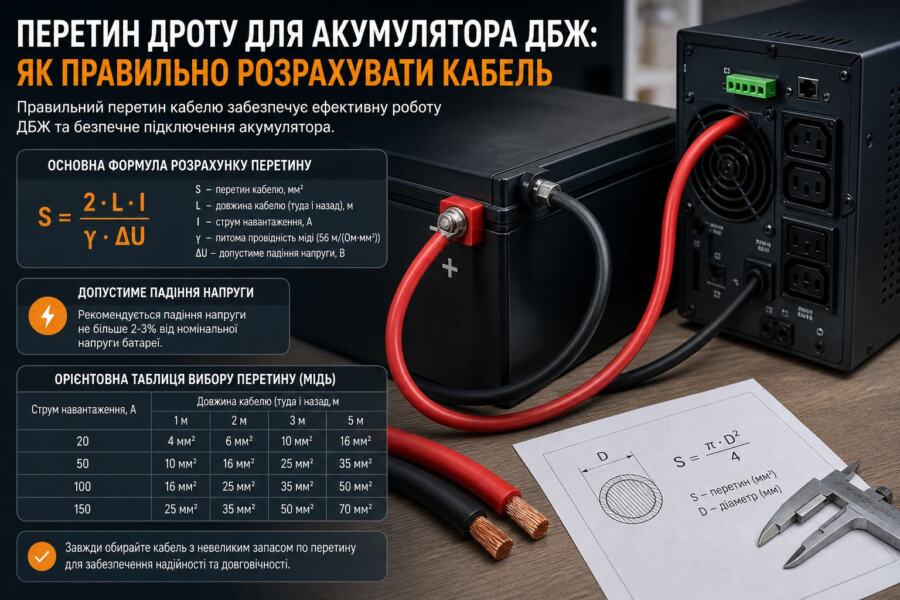

Це орієнтовна таблиця для коротких трас до кількох метрів. Якщо кабель довший за 1,5–2 м в один бік, переріз часто треба збільшувати на ступінь, особливо в 12В-системах. Наприклад, для 1 кВт на відстані 2 м краще не економити і брати запас по перетину, ніж потім шукати причину нагріву.

Важливо врахувати, що вказаний перетин — це саме мідна жила. Якщо на дешевому кабелі вказане «4 мм²», реальний ефективний перетин інколи менший. Це типова проблема ринку, через яку кабел для підключення акумулятора до інвертора потрібно купувати у перевірених постачальників.

Що впливає на нагрів дроту і втрати в лінії

Перший фактор — довжина. Опір провідника росте разом із довжиною, тому в розрахунку завжди враховують шлях «туди й назад». Для акумуляторної системи це означає, що фактична довжина кола вдвічі більша за відстань між пристроями.

Другий фактор — якість контакту. Навіть товстий кабель перегрівається, якщо наконечник обтиснутий погано, болт недотягнутий або є окислення на клемі. У таких випадках температура росте локально саме біля контакту, а не по всій довжині проводу.

Третій фактор — режим навантаження. Інвертор може працювати не на середній, а на піковій потужності. Холодильник, насос, компресор, електродвигун чи глибокий розряд АКБ створюють короткі, але високі струми. Саме тому кабель підбирають не лише під номінал, а й під пускові режими.

Четвертий фактор — спосіб прокладання. Якщо провід зібраний у джгут, лежить поруч із теплими елементами або закритий без вентиляції, допустиме навантаження знижується. У щільних щитах і шафах запас по перетину має бути більшим, ніж у відкритому монтажі.

Практичний підбір кабелю для побутових і комерційних систем

Для резерву котла, роутера, освітлення та базових споживачів зазвичай вистачає 24В-системи з кабелем 16–25 мм², якщо інвертор у межах 1000–2000 Вт і відстань до акумулятора невелика. Це хороший баланс між ціною, габаритами і втратами.

Для 12В інвертора на 1,5–2 кВт кабель уже може бути 35–50 мм². Тут не варто ставити тонкий провід «тимчасово»: при таких струмах навіть кілька зайвих десятих ома дають відчутний перегрів. Саме в 12-вольтових системах найчастіше виникає питання, чому гріються дроти інвертора.

Для 48В систем кабель компактніший, але вимоги до якості не менші. Якщо потрібно живити серверну, касове обладнання, систему безпеки або кілька критичних ліній, 48-вольтне рішення часто виграє саме через менші струми і кращу ефективність на довших трасах.

У практиці електромонтажу діє просте правило: якщо є сумнів між двома перетинами, беруть більший. Вартість товстішого кабелю зазвичай менша за вартість втраченої батареї, перегорілих наконечників, позапланового простою або пошкодженого інвертора.

Монтаж, наконечники, запобіжники та типові помилки

Кабель потрібно монтувати з обтискними мідними наконечниками, а не «скручувати і притискати». Обтиск має виконуватися пресом, щоб контакт був щільним і стабільним. Після цього місце з’єднання бажано закрити термоусадкою з клеєм або якісною ізоляцією.

Обов’язково встановлюють запобіжник або DC-автомат максимально близько до акумулятора. Це захищає лінію від короткого замикання, яке на низькій напрузі дає величезний струм. Для акумуляторних систем без захисту навіть короткий дотик інструментом може спричинити аварію.

Типові помилки: тонкий провід «на пробу», алюміній замість міді, довгі петлі без потреби, підключення через слабкі клемники, з’єднання різних металів без перехідників, відсутність запасу по струму. Ще одна поширена проблема — поганий контакт у місці затягування гайки: зовні все нормально, а під навантаженням виникає нагрів.

Коли потрібні силові дроти для ДБЖ купити, звертайте увагу на реальний перетин, гнучкість жили, якість ізоляції та наявність кабелю під потрібні наконечники. Для монтажу у вузьких місцях краще брати м’який багатожильний мідний провід, а не жорсткий дріт.

Як підібрати кабель без помилки під конкретне завдання

Якщо інвертор до 1000 Вт і система 24В, зазвичай достатньо 10–16 мм² при короткій трасі. Для 1500–2000 Вт на 24В краще орієнтуватися на 16–25 мм². Для 12В таких же потужностей потрібні вже значно більші перетини — часто 35 мм² і вище.

Якщо відстань між акумулятором і ДБЖ більша за 2 м, закладайте додатковий запас. Чим довший кабель, тим сильніше впливає кожен сантиметр на втрати. У системах резервного живлення коротка й товста лінія завжди надійніша за довгу й «економну».

Для заміського будинку, квартири з резервом комунікацій або малого бізнесу зручно робити підбір у зв’язці: напруга батареї, потужність інвертора, довжина траси, тип навантаження. Саме так формується правильний розрахунок кабелю для акумулятора, а не шляхом копіювання чужого рішення без перевірки вихідних даних.

Якщо потрібне рішення під конкретний інвертор, варто одразу брати кабель із запасом по температурі та зазором по струму. Це особливо важливо в місцях, де обладнання працює щодня, а не час від часу.

Практичний висновок

Правильний перетин дроту для акумулятора ДБЖ визначається трьома параметрами: напруга, струм і довжина. Для 12В потрібен найтовстіший кабель, для 24В — помірний, для 48В — найвигідніший з точки зору втрат. Якщо дроти гріються, у більшості випадків проблема в тонкому кабелі, слабкому контакті або відсутності запасу по струму.

Для надійної роботи беріть мідний гнучкий кабель, якісні наконечники, правильний запобіжник і не економте на перерізі. Саме так забезпечується стабільна робота ДБЖ, інвертора і акумулятора без перегріву та аварійних відключень — чи то для дому, чи для бізнесу, чи для об’єкта електро шоп дюнаївці.
