Перетин дроту для акумулятора ДБЖ: як правильно розрахувати кабель

Правильний перетин дроту для акумулятора ДБЖ визначає не лише втрати напруги, а й стабільність інвертора, температуру клем, ресурс батареї та пожежну безпеку. Занадто тонкий кабель викликає падіння напруги під навантаженням, через що інвертор може відключатися раніше, ніж розрядиться акумулятор.

Найчастіша помилка — брати «будь-який товстий провід» без розрахунку. Для перетин дроту для 12V 24V 48V системи має рахуватися окремо: при тій самій потужності струм у 12-вольтовій схемі у 4 рази більший, ніж у 48-вольтовій. Саме тому кабель, який нормально працює на 48В, на 12В може грітися і втрачати напругу.

Для підключення важливий не тільки перетин, а й довжина лінії, спосіб прокладки, якість обтиску наконечників і тип ізоляції. Якщо кабель іде до інвертора в техприміщенні, на горищі або в шафі з іншими проводами, запас по перетину має бути більшим. Саме це пояснює, чому гріються дроти інвертора навіть тоді, коли навантаження здається «нормальним».

Практичний підхід простий: для кожної системи береться струм, довжина кабелю, допустиме падіння напруги та реальна потужність інвертора. Якщо потрібен кабель для підключення акумулятора до інвертора, орієнтуються не на «приблизно», а на розрахунок. Це особливо важливо для резервного живлення будинку, серверної, котла, насосів, охоронних систем і касового обладнання.

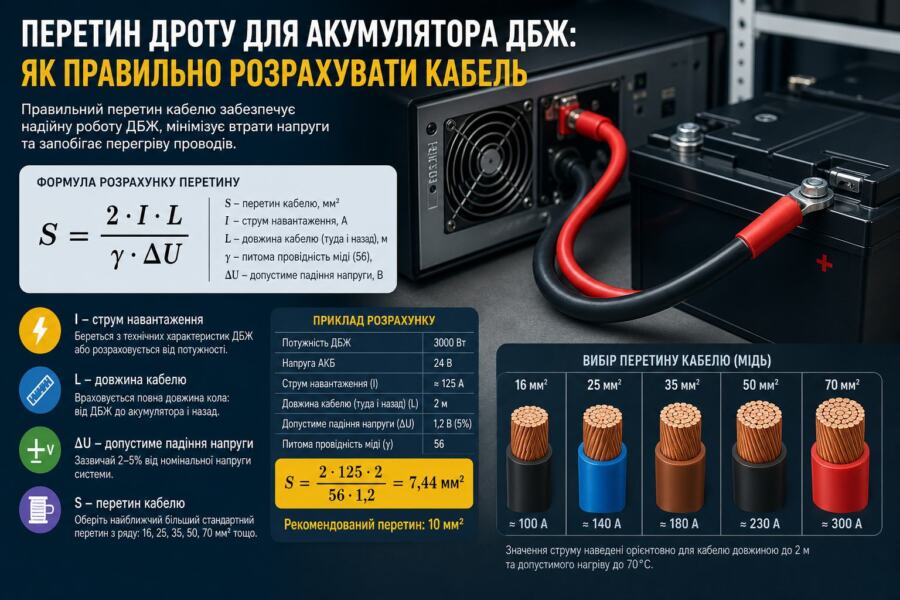

Як рахувати струм і навантаження для ДБЖ та інвертора

Базова формула: I = P / U, де I — струм, P — потужність, U — напруга батарейного ланцюга. Наприклад, інвертор 1000 Вт на 12В споживає близько 83 А без урахування втрат. Якщо ККД інвертора 90%, реальний струм буде ще вищим — близько 92 А.

Для тієї ж потужності на 24В струм зменшується приблизно удвічі, а на 48В — учетверо відносно 12-вольтової системи. Звідси висновок: чим нижча напруга, тим товстіший потрібен дріт. Саме тому розрахунок кабелю для акумулятора завжди починається з напруги системи.

Приклад з практики: інвертор 2 кВт на 12В дає струм понад 160 А. Для такого режиму тонкий кабель 10 мм² непридатний — він буде помітно нагріватися. Для короткого підключення потрібні вже значно більші перерізи, а на 24В цей самий інвертор працює комфортніше і з меншими втратами.

На струм впливають і пускові навантаження. Холодильник, насос, компресор, електроінструмент можуть короткочасно брати у 2–5 разів більше від номіналу. Якщо запасу по кабелю немає, виникають провали напруги, помилки інвертора і перегрів з’єднань.

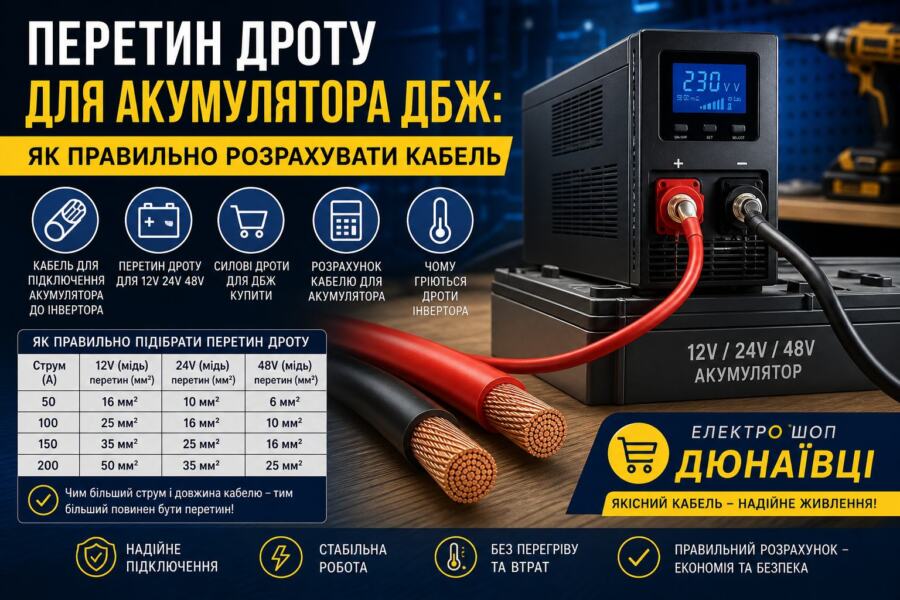

Який перетин дроту брати для 12V, 24V і 48V

Нижче — практична орієнтація для мідного кабелю при коротких лініях до інвертора і невеликому падінні напруги. Для довших трас перетин слід збільшувати. Якщо потрібен точний розрахунок кабелю для акумулятора, враховуйте довжину «туди й назад», тобто повний електричний шлях.

Для побутових ДБЖ часто використовують кабелі 16, 25, 35 і 50 мм². Вибір залежить від струму, але також від довжини: на 1 м і на 3 м один і той самий переріз дає різні втрати. Якщо підключення зроблене через клемні подовжувачі або неякісні наконечники, потрібен більший запас.

Для силові дроти для ДБЖ купити варто з чистої міді, а не з омідненого алюмінію. У дешевих рішень реальний опір вищий, нагрів більший, а механічна надійність гірша. Для високих струмів це критично.

Чому дроти інвертора гріються і де виникають втрати

Нагрів — це завжди наслідок опору. Коли струм великий, навіть невелике збільшення опору на клемі, обтиску чи відрізку кабелю дає помітний перегрів. Якщо кабель теплий, а не гарячий, це ще може бути допустимо. Якщо ізоляція швидко нагрівається — перетин замалий або є поганий контакт.

Найчастіші місця втрат: слабкий обтиск наконечників, окислені клеми, занадто довгий провід, різкі вигини, скрутки замість нормального з’єднання, використання дроту «з запасом на око» без перевірки по струму. Саме так з’являється ситуація, коли користувач питає, чому гріються дроти інвертора, хоча інвертор начебто працює в межах потужності.

Ще один фактор — температура середовища. У закритій ніші, під дахом або в приміщенні без вентиляції кабель відводить тепло гірше. При високій температурі допустимий струм для проводу знижується, тому в таких умовах перетин треба збільшувати на один крок.

Окрема увага — до запобіжника. Він ставиться максимально близько до акумулятора, щоб захистити лінію при короткому замиканні. Захист без правильного кабелю не працює повноцінно: тонкий дріт може перегрітися ще до спрацювання автоматики.

Як вибрати кабель за довжиною, способом монтажу та якістю контактів

Кабель для акумулятора має бути якомога коротшим. Для високих струмів оптимально тримати довжину мінімально необхідною, без зайвих петель. Якщо лінія довша за 1–1,5 м в один бік, перетин краще збільшити. Для інверторів на 12В це особливо важливо.

Монтаж виконується мідним гнучким кабелем, бажано багатодротовим. Жорсткий провід гірше переносить вібрації та частіше ламається на клемах. Обтиск наконечника має бути виконаний прес-кліщами, а не пасатижами. Для високих струмів це не дрібниця, а питання безпеки.

У місці підключення не повинно бути голої міді, перекручених жил і саморобних «сендвічів» з шайб. Контактна поверхня має бути чистою, а гайка затягнута з адекватним моментом. Після першого запуску через 15–20 хвилин роботи варто перевірити температуру клем і кабелю рукою або тепловізором.

Якщо потрібен кабель для підключення акумулятора до інвертора у готовому вигляді, зручно брати силові комплектні рішення з наконечниками. Для покупця це економія часу і менший ризик помилки. У каталозі Електро Шоп Дюнаївці доцільно шукати саме ті позиції, де вказані перетин, довжина, матеріал жили та допустимий струм.

Типові помилки під час підключення батарей до ДБЖ

Перша помилка — недооцінка струму на низькій напрузі. Людина бачить інвертор 1000–2000 Вт і бере звичайний автомобільний провід «бо мідний». Але для 12В системи цього часто недостатньо.

Друга помилка — змішування різних довжин проводів на «плюсі» і «мінусі». Це змінює опір ланцюга, провокує перекіс і додаткові втрати. Третя — використання занадто довгих кабелів без компенсації перерізом. Четверта — відсутність запобіжника біля батареї.

Поширена ситуація: інвертор 3 кВт на 24В підключили кабелем 16 мм² на 3 метри. Формально все працює, але при піковому навантаженні дроти стають гарячими, а напруга на клемах просідає. Рішення — зменшити довжину, збільшити перетин або перейти на 48В систему.

Також не варто економити на клемах, автоматах, тримачах запобіжників і нормальному кабельному інструменті. Дешевий контакт часто коштує дорожче, ніж якісний провід. Якщо вже купуються силові дроти для ДБЖ купити планується для довгої роботи, краще одразу обирати комплект без компромісів.

Практичний висновок для вибору кабелю під ДБЖ

Для надійної роботи ДБЖ і інвертора кабель підбирають не «на око», а за струмом, довжиною та напругою системи. Чим нижча напруга — тим більший потрібен переріз. Для 12В потрібні товстіші дроти, ніж для 24В і особливо 48В.

Якщо кабель гріється, спершу перевіряють клеми, обтиск, довжину лінії та реальне навантаження. У більшості випадків проблема не в інверторі, а в неправильному розрахунок кабелю для акумулятора або в слабкому контакті. Для безпечної та стабільної системи краще одразу брати мідний провід із запасом по перерізу, якісні наконечники та правильний захист біля акумулятора.
