Схема підключення сонячних панелей: як правильно з’єднати з інвертором

Схема підключення сонячних панелей визначає не лише те, чи запрацює система, а й її реальну ефективність, ресурс і безпеку. Помилка на етапі з’єднання модулів з інвертором може знизити виробіток на 10–30%, викликати перегрів кабелю, спрацювання захисту або вихід обладнання з ладу.

Для приватного будинку, квартири з балконною СЕС або малого бізнесу ключове правило просте: панелі не можна підключати «на око». Потрібно врахувати струм, напругу, тип інвертора, довжину лінії, переріз провідника, полярність і наявність захисту. Саме тому підключення сонячної станції починають не з монтажу панелей на дах, а з розрахунку всієї електричної схеми.

На практиці більшість проблем виникає через дрібниці: слабкий контакт у MC4-роз’ємі, неправильне послідовне/паралельне з’єднання, надто тонкий кабель або відсутність DC-захисту. Якщо потрібен кабель для сонячних батарей купити, обирати слід не за ціною, а за допустимою напругою, температурою оболонки, стійкістю до UV і відповідним перерізом.

Правильно зібрана система працює стабільно навіть у складних умовах: при спекотному даху, довгій трасі до технічного приміщення чи підключенні через гібридний інвертор із акумулятором. Саме така схема підключення сонячних панелей забезпечує і генерацію, і безпеку людей, і захист обладнання.

Основні елементи схеми та логіка роботи

Класична система складається з фотоелектричних модулів, з’єднувальних кабелів, конекторів, DC-захисту, інвертора та, за потреби, акумуляторного блоку. Панелі генерують постійний струм, який надходить на вхід інвертора. Інвертор перетворює його у змінний струм 220В для побутових навантажень або синхронізує з мережею.

Є три базові варіанти з’єднання панелей: послідовне, паралельне та змішане. При послідовному з’єднанні напруга сумується, а струм лишається приблизно тим самим. При паралельному — навпаки, зростає струм, а напруга залишається близькою до однієї панелі. Змішана схема застосовується у великих масивах, коли потрібно одночасно тримати робочу напругу в межах MPPT-діапазону та обмежувати струм.

Для більшості приватних об’єктів найчастіше використовують послідовні ланцюги по 2–6 панелей, а потім кілька таких стрінгів об’єднують через захист. Це спрощує монтаж, зменшує втрати на кабелі та дозволяє інвертору працювати в оптимальному діапазоні. У квартирних або балконних рішеннях конфігурація зазвичай компактніша, але вимоги до правильного підключення не менш жорсткі.

Маркер: схема підключення сонячних панелей завжди має відповідати паспортним параметрам інвертора, а не приблизним оцінкам. Якщо перевищити максимальну напругу по DC-входу, захист може спрацювати миттєво, а в гіршому випадку — пошкодиться силова частина пристрою.

Як з’єднати панелі з інвертором без помилок

Починають із перевірки технічних даних панелей: номінальної потужності, Voc — напруги холостого ходу, Vmp — робочої напруги та Isc — струму короткого замикання. Далі дивляться на інвертор: максимальну DC-напругу, діапазон MPPT і допустимий вхідний струм. Саме ці три параметри визначають, скільки модулів можна з’єднати в ряд і скільки рядів — паралельно.

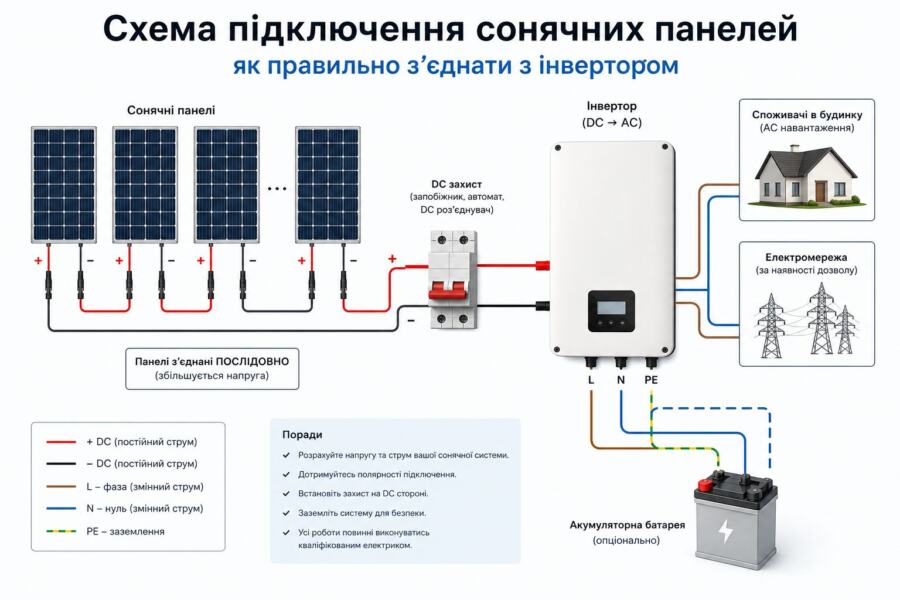

Типова практична схема така: панелі з’єднуються через MC4-конектори в стрінг, далі лінія йде на DC-автомат або запобіжник, після чого — на інвертор. Якщо система має кілька стрінгів, бажано ставити комбайнерну коробку або окремий вхідний захист для кожної гілки. Це спрощує обслуговування і дозволяє відключити один контур без зупинки всієї станції.

У реальному монтажі важливо не плутати полярність. Помилка «+» і «-» інколи не помітна до моменту першого запуску, а деякі інвертори реагують на це аварією входу. Перед підключенням обов’язково перевіряють напругу мультиметром. Також не можна обтискати конектори випадковим інструментом — потрібні штатні кримпери, інакше контакт перегрівається під навантаженням.

Для невеликого будинку часто обирають інвертор з одним MPPT-каналом і двома стрінгами на одному рівні освітлення. Для даху з різними орієнтаціями краще брати модель з двома MPPT, щоб східна і західна площини не «тягнули» одна одну вниз. Саме це підвищує реальний виробіток і зменшує втрати на невідповідності.

Кабель, конектори та переріз: на чому економити не можна

Для DC-ланцюгів застосовують спеціальний сонячний кабель із подвійною ізоляцією, УФ-стійкістю та робочою температурою, придатною для зовнішнього монтажу. Якщо плануєте кабель для сонячних батарей купити, не беріть звичайний силовий провід для внутрішньої проводки — він швидко старіє на сонці та втрачає механічну міцність.

Переріз підбирають за струмом і довжиною. Для коротких трас часто достатньо 4 мм², але при довгих лініях, вищому струмі або кількох паралельних стрінгах доцільний 6 мм² і більше. Головний критерій — падіння напруги: чим довший кабель, тим більші втрати. Для невеликої станції на даху втрати в межах 1–2% ще допустимі, але 4–5% уже відчутно знижують ефективність.

Конектори мають бути сумісні між собою, заводського типу, з надійною фіксацією. Нерідка помилка — змішувати різні серії MC4, які «візуально підходять», але мають різну геометрію контактів. Наслідок — підвищений перехідний опір, локальний нагрів і оплавлення у спеку. Для зовнішньої траси також важлива правильна прокладка: без провисів, з фіксацією через кліпси, без контакту з гострими краями металу.

Захист сонячного інвертора і всієї DC-частини

Захист сонячного інвертора — це не додаткова опція, а обов’язковий елемент будь-якої надійної системи. На стороні постійного струму ставлять DC-автомати, плавкі запобіжники, роз’єднувачі, а інколи й пристрій захисту від перенапруги SPD. Якщо об’єкт розташований у зоні грозової активності або має довгі зовнішні траси, SPD критично важливий.

Практична причина проста: під час грози, комутації або аварії в мережі можуть виникати імпульсні перенапруги. Вони не завжди «вбивають» інвертор одразу, але накопичують мікропошкодження, після чого техніка виходить з ладу через кілька місяців. Захист значно дешевший за ремонт силового модуля.

Окремо варто передбачити заземлення металевих конструкцій і рами панелей, якщо цього вимагає проєкт і місцеві правила монтажу. Ще одна помилка — ставити DC-роз’єднувач абияк у доступному місці, але без захисту від вологи. Для зовнішнього виконання потрібен корпус із відповідним ступенем захисту, а з’єднання мають бути герметичними.

Якщо система працює з акумуляторами, додається ще один контур безпеки: BMS, запобіжники на батарейних лініях і коректна логіка заряд/розряд. Гібридний інвертор має бути налаштований на конкретний тип батареї, інакше система працюватиме нестабільно або зменшить ресурс АКБ.

Типові помилки під час підключення сонячної станції

Найчастіша помилка — неправильне серійне з’єднання панелей із перевищенням максимальної напруги інвертора. Наприклад, якщо зібрати ланцюг із шести модулів, а в мороз напруга холостого ходу виросте понад допустиму межу, інвертор може не стартувати або піти в аварію. Потрібно враховувати не тільки номінал, а й зимовий запас по Voc.

Друга помилка — недооцінка довжини кабелю. Власник бачить, що все «працює», але не рахує втрати. У підсумку станція генерує менше, ніж могла б. Третя проблема — поганий монтаж на даху: кабелі лежать на покрівлі, труться об метал, нагріваються і поступово пошкоджуються. Через рік-два це перетворюється на пробій ізоляції.

Четверта типова ситуація — підключення без попереднього вимірювання. Монтажник або власник з’єднує стрінг і відразу подає його на інвертор. Правильніше спочатку виміряти напругу на відкритому контурі, перевірити полярність, а вже потім виконувати фінальне включення. Це проста дія, яка часто рятує дорогу техніку.

П’ята помилка — купівля випадкових комплектуючих у неперевірених продавців. Для системи, де важливі безперервна робота та безпека, варто звертатися до профільного постачальника, наприклад електро шоп дюнаївці, де можна підібрати сумісні кабелі, захист, конектори та допоміжну автоматику під конкретну схему.

Практичний приклад для будинку та малого бізнесу

Для будинку з добовим споживанням 10–15 кВт·год часто встановлюють масив на 3–5 кВт. У такому випадку панелі з’єднують у два стрінги, а інвертор беруть із двома MPPT, щоб одна частина даху працювала зранку, а друга — після обіду. Це особливо корисно при складній геометрії покрівлі.

Для кав’ярні, майстерні або невеликого складу схема схожа, але вимоги до надійності вищі. Тут важливо швидко відключати DC-частину для сервісу, тому обов’язкові роз’єднувачі та маркування всіх ліній. Якщо станція працює паралельно з мережею, треба також узгодити захист AC-сторони, щоб аварія в інверторі не зачепила внутрішню проводку об’єкта.

У практиці часто бачимо хороший результат, коли монтаж виконують не «по мінімуму», а з запасом: якісний сонячний кабель, правильні конектори, нормальний переріз, окремий захист на кожен стрінг і чітке дотримання схеми. Така система не потребує постійного втручання і стабільно працює роками.

Висновок: що дає правильна схема підключення

Грамотна схема підключення сонячних панелей — це поєднання електричного розрахунку, якісних комплектуючих і дисципліни монтажу. Якщо правильно підібрані кабель, інвертор, захист і спосіб з’єднання, система працює без перегріву, втрат і аварій.

Для безпечного та довговічного результату перевіряйте напругу, не перевищуйте параметри інвертора, використовуйте спеціалізований кабель і не економте на захисті. Саме так підключення сонячної станції стає не експериментом, а надійним джерелом енергії для дому чи бізнесу.
